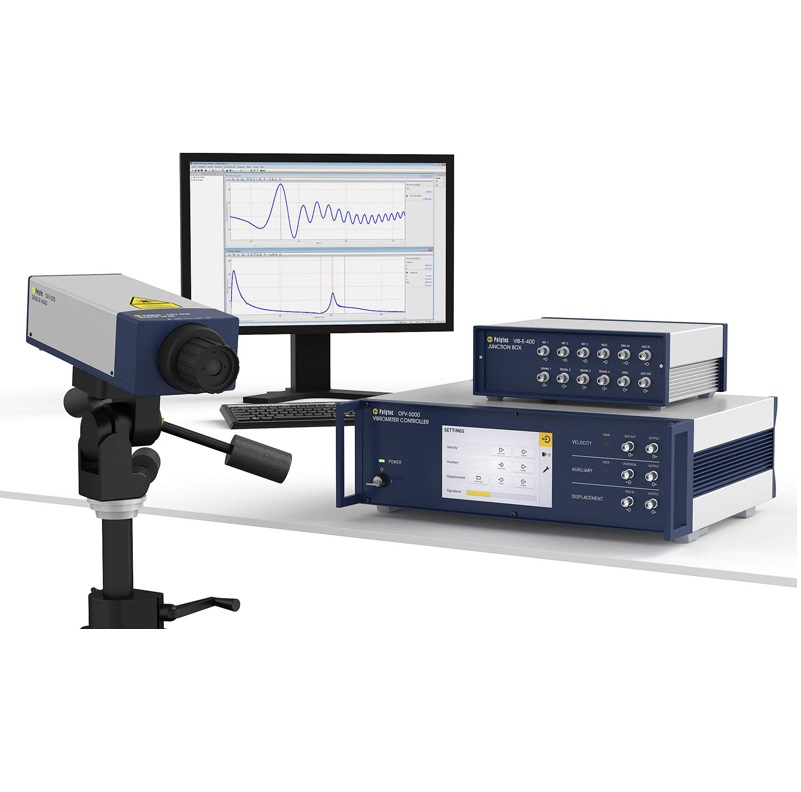

OFV505/5000高性能激光测振仪

高性能激光测振仪是由控制器和光学头组成,控制器具有卓越的振动分辨率和动态范围,与具有远程聚焦和聚焦记忆功能的光学头配套使用,有大量模块和滤波器可供选配。

多种功能 高灵活性:

模块化:大量不同的配置可供选择,提供最优性能下,最大 灵活性和可扩展性,以满足未来需求。

特定应用配置:通过选配不同的解码器,可为客户精确 定制满足其应用需求的配置,以满足鲁棒性、灵活性和易用性 等特定需求。

可升级成扫描式系统:

高性能激光测振仪可完全升级成1D和3D扫描式测振系统,进行全场振动分析。

远程聚焦功能:

控制器搭配光学头,具有自动聚焦,远程聚焦和聚焦存储功能

卓越的技术参数:

工作距离:0.5m~100m

最大速度:10m/s

频率范围:DC~24MHz

速度分辨率:优于 0.01μm/s(1Hz 带宽)

位移分辨率:优于 0.05pm

自动聚焦、手动聚焦、远程聚焦、遥控聚焦功能

极大的动态范围,可测量从原子级微弱振动到百万 g 冲击

可嵌入小型实验室测试,或经过扩展直接升级成多功能全场扫描式 激光测振仪



典型应用:

选配件:

汽车零部件(如:刹车片、发动机、车门等)

数采和分析软件

航空航天工业(如:航空发动机、涡轮叶片等)

三角架

数据存储系统(如:硬盘)

微调云台

建筑物、桥梁或者其他大型户外构筑物


设备的预先维护、在线质量检测


对振动测试精度要求很高的科研单位




控制器共有 4 个用于安装解码器的插槽。其中两个专用于安装速度解码器;一个专用于位移解码器;最后一个插槽可选装解码器,可以选速度解码器也可以选位移解码器。


常用解码卡

速度解码卡

描述

带宽

量程

测量最大速度

最佳速度分辨率

VD-02

中频解码卡

0.5-1.5MHz

4

10m/s

0.1μm s-1/ Hz

VD-05

辅助解码卡

0.5-10MHz

2

2.5m/s

3μm s-1/ Hz

VD-06

数字解码卡,带自适应 DSP 滤波

0-350kHz

4

0.5m/s

0.01μm s-1/ Hz

VD-08

高精度数字型解码卡

0-25kHz

8

0.5m/s

0.005μm s-1/ Hz

VD-09

宽带数字解码卡

0-2.5MHz

14

10m/s

0.02μm s-1/ Hz

位移解码卡

描述

带宽

量程

最大输出位移

最佳位移分辨率

DD-300

20 MHz 解码卡(适合超声波)

30kHz-24MHz

1

± 75 nm

0.05 pm

(可配任意速度解码卡)

DD-500

高端解码卡(适合 VD-06 速度解码卡)

0-350kHz

16

± 50mm

0.05 pm

DD-600

辅助位移解码器,与 VibSoft-VDD 一起使用, I /Q 信号转换

DD-900

宽带数字解码卡(适合VD-09速度解码卡)

0- 2.5MHz

16

± 50mm

0.5 pm













光学头技术参数

工作环境

工作温度:+5 °C…+40 °C

相对湿度

最大 80% 无冷凝

尺寸

120 mm x 80 mm x 345 mm

激光

氦氖激光(633nm),安全可视,低于 1mW,安全等级二级

聚焦方式

自动聚焦、手动聚焦、远程聚焦、遥控聚焦功能

手动聚焦

内部聚焦单元的电气控制(机械隔离)

最大测试距离

~100m(使用 OFV-SLR 超长镜头,视表面特性而定)

最佳测试距离

234 mm + n·204 mm; n = 0, 1, 2, 3,  … 从调焦圈到待测面的距离

可选配前镜头的技术参数

前镜头

OFV-SR

OFV-MR

OFV-LR*

OFV-SLR

短焦镜头

中焦镜头

长焦镜头

超长焦镜头

焦距【mm】

30

60

100

200

最小测试距离【mm】

60

185

530

1800

孔径直径(1/e2)【mm】

3.4

6.8

11.3

22.6

典型光斑直径【μm】

100 mm

25

-

-

-

200 mm

49

25

-

-

500 mm

121

54

18

-

1000 mm

245

112

62

-

2000 mm

500

235

135

60

3000 mm

750

356

210

96

5000 mm

1260

604

356

168

每增加 1 米光斑增加【μm】

240

126

74

36



※更多产品信息,请与我们联系
