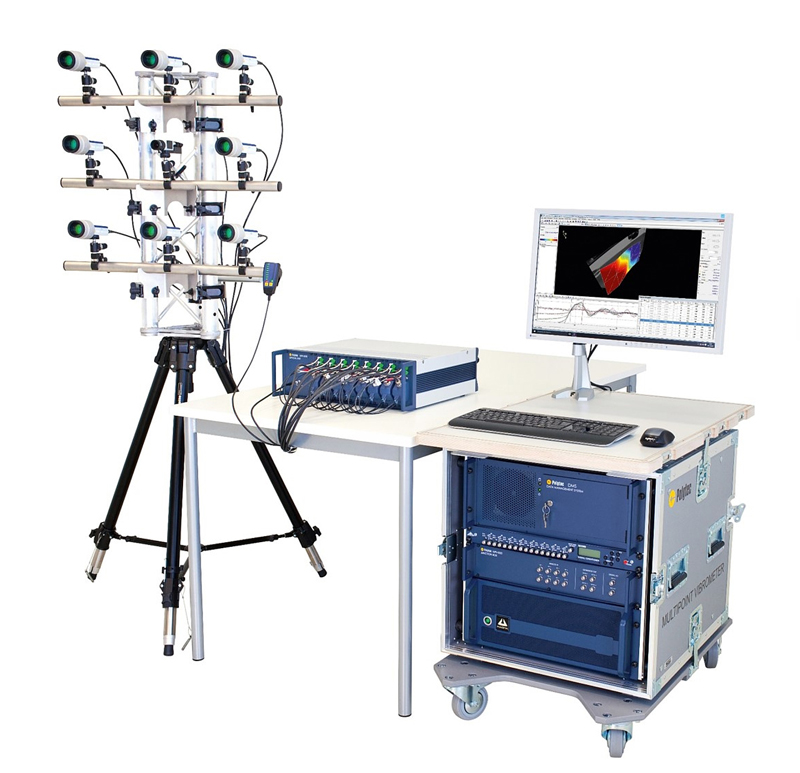

MPV-800多点式激光测振仪

多点式激光测振仪最多可达48 个通道同时测量,并显示频率相关和时间相关的样品振型。光纤式光学头可自由配置,灵活测试,可将其平行布置于被测表面,也可将其布置在样品周围。


产品特点:

多点式激光测振仪可非接触式测量轻质或热物体,特别是敏感或柔软表面。这些测量还包括生物医学应用,其中人眼安全的激光技术特别有益。

配套软件可方便地配置所有通道(包括参考通道)和可选的信号发生器。为便于数据分析,将时域和频域下的振型和物体的3D几何形状叠加在一起。



非接触式,在单个测量中同步获取瞬态和非稳态振动

特性灵活,用户可配置多达 48 个光学通道

时域和频域下的3D振型

最佳光学灵敏度,无需表面处理

人眼安全激光

可布置为方形或圆形矩阵,或其它任意形状


典型应用:

       全场评估沉淀和衰变事件

       非稳态过程(例如流体机械、阀门)

       环境监测

       电驱动装置和内燃机的启动过程

       瞬态事件(例如冲击、开关)





性能指标


测量通道

8, 16, 24, 32, 40, 48 .


最大速度量程

± 1.75 m/s


参考通道

8, ± 10 V, IEPE supply


频率带宽

0 Hz – 50 kHz, or 100 kHz


触发输入

TTL或模拟参考或振动计通道


信号发生器

4 channel, uncorrelated, ± 3V


通用参数



柜式数据采集系统

MPV-I-800
  光学单元

MPV-O-810
  光纤头


尺寸[W x H x D]

580 x 1,035 x 845 mm

450 x 140 x 460 mm
  (19", 84 TE/3 HE)

Ø 60 mm x 166 mm



重量

118 kg

11 kg

0.75 kg


防护等级

IP20 (DIN EN 60529)

IP20 (DIN EN 60529)

IP64 (DIN EN 60529)


环境温度

+5 °C … +40 °C

+5 °C … +50 °C

+5 °C…+75 °C


(41 °F ... 104 °F)

(41 °F ... 122 °F)

(41 °F…167 °F)


存储温度

-10 °C … +65 °C

−10 °C…+65 °C

−10 °C…+75 °C


(14 °F ... 149 °F)

(14 °F … 149 °F)

(14 °F…167 °F)


相对湿度

max. 80%, 无冷凝

80% up to 35°C , 30% at 50°C,无冷凝

max. 80%, 无冷凝


电源

100...240 VAC ±10%, 50/60 Hz

100...240 VAC ±10%, 50/60 Hz

powered by Optical Unit


功耗

typ. 450 VA, max. 1,450 VA

max. 150 VA

n.a.


光学参数


测量激光

1550 nm


定位激光

660 nm ± 7 nm, 红色可见光


激光输出功率/每通道

< 3.3 mW (定位激光< 390 μW)


激光保护等级

Class 1, eye-safe


光纤头 MPV-O-810 MR (中程镜头)


光纤长度

3 m (5 m)


工作距离

0.5 m – 5 m


聚焦方式

手动聚焦


最小光斑尺寸

160 µm @ 500 mm stand-off distance


信号强度指示器

2 LED 指示


摄像头 MPV-A-850


分辨率

1920 x 1080 高清


镜头

变焦镜头, 3.3 - 12 mm, W 65° - T 23°, 手动聚焦


接口

GigE, Ethernet, 15 m (or 50 m) 线缆长度


电源

PoE供电 (via Ethernet Cable)




※更多产品信息,请与我们联系
