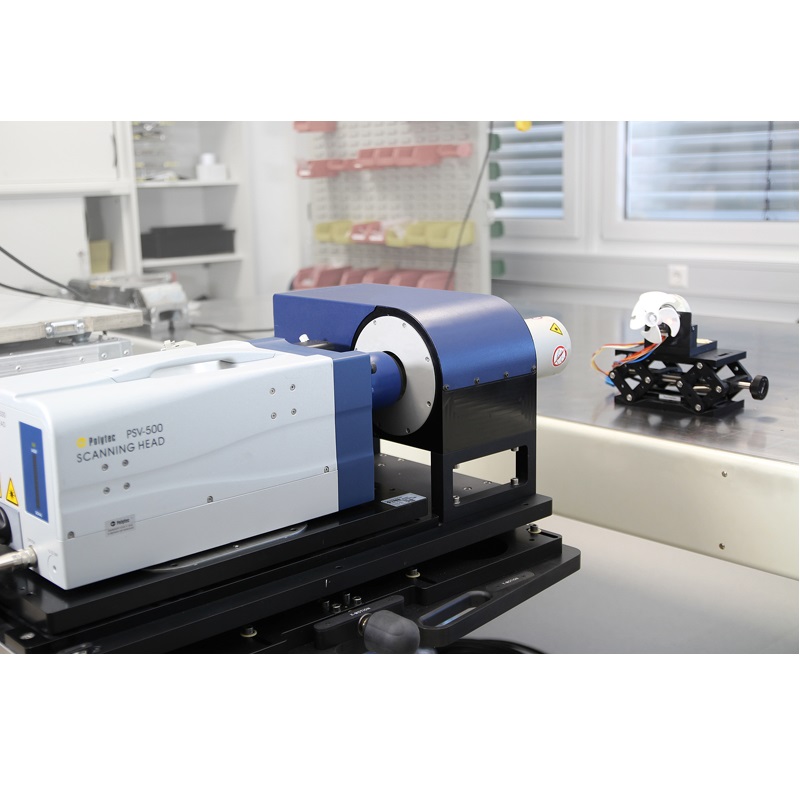

PSV-A-440旋转物体激光测振仪

PSV-A-440光学转速解调器,使激光测振仪对旋转部件的非接触式振动测量变得很简单。用作旋转部件工作变型和阶次分析的测量,旋转速度最高可测24,000 RPM,实际的测量非常简单,光学旋转装置与试样具有同样的旋转速度,如同被测目标的运动被冻结一样。这意味着测量旋转对象如:消费品风扇叶轮,汽车、转子、涡轮叶片或轮胎等,就像测量静止的物体一样方便。

操作方便和非接触式工作变型测量,是Polytec扫描式激光测振仪的特点。如今,如消费品风扇叶轮,汽车、转子、涡轮叶片或轮胎等旋转物体,可以在工作的状态下测量其振动特性,转速最高可测24,000RPM。


旋转物体的非接触式振动测量
          由于高转速下的刚化效应,被测物体的工作变形和共振频率都会发生变化,进行有限元模型验证过程中也需要将这种效应考虑在内。无需遥测装置,光学转速解调器使阶次分析和振动测量变得简单可行。先进的电子控制元器件跟踪旋转物体的运动,使激光束保持在一个稳定的位置。实际测量是惊人的简单。由于光学解调器与被测对象的速度保持同步,这样被测对象看起来似乎是静止状态。
         新的光学转速解调器,可作为扫描式激光测振仪的附件,也作为一个完整的解决方案,该方案包含旋转编码器输入单元,控制单元,可进行角度和高度调整的可调底座,扫描式激光测振仪和单点式参考激光。安装至数据管理系统的软件模块,允许光学转速解调器简单配置,进行动态升速试验和静态测试。

产品特点:
          在实际工作状态下获取精确的测量数据
          测量真实的工作变型,能显现故障原因
          无需附加测试设备,可方便地进行升速和降速的阶次分析
          无需遥测装置
          能与所有的扫描式激光测振仪兼容
          与主流编码信号简单同步

典型应用:
        风扇叶轮
        转子
        涡轮叶片
        刹车盘
        轮胎

        其它旋转类物体


交付内容

PSV-O-440 旋转单元

带驱动器和保护罩的棱镜单元用于编码器信号的SUB-D插孔

PSV-A-410-DER同轴单元

PSV-I-400扫描头附件。 将相机图像和激光束投射到共同的光轴上。 用于参考光束的附加分束器。

SV-E-440控制器

用于旋转单元的电子控制

PSV-S-DER控制软件

用于设置控制电子设备的参数并适应参考编码器的软件。 软件安装在PSV-400数据管理系统上。   操作系统Windows 7

PSV-A-P44可调底座

允许解调器对物体的旋转轴的精密可调性和参考激光束的调整。

PSV-A-T44底座

握住控制器并轻移整个解调器

解调器规格

最大转速

24,000 RPM

最大变化速度

700 RPM/s

扫描角度

±4°;测量距离约7x物体直径

物体转速相位抖动(主/从动)

•    6,000 RPM: ±0.2°

•    12,000 RPM: ±0.2°

•    24,000 RPM: ±0.4°

编码器(内部)

500 lmp/rev

参考编码器(被测对象)

推荐≥500lmp / rev(不包含在交付中)

主编码器模式输出TTL A / B或A,/ A,B / B(推荐)

步距/方向模式:TTL脉冲信号

调整装置

调整幅度 高度 300 mm

倾斜角 ±3°

调整幅度 侧面 ±18 mm

倾斜角 ±1.5°

兼容的传感器头

扫描测头

带PSV-A-420距离传感器的PSV-I-400传感头,
  光学传感器头:LR(远距离;推荐)或MR(中等范围)

参考传感器

推荐:具有LR-(远距离;推荐)或MR(中等范围)光学元件的OFV-505或OFV-503、IVS-300或IVS-400与VF镜头
  PDV-100便携式数字振动传感器

总体规格

尺寸

L x W x Hmin ... Hmax: 105 cm x 60 cm x   110...140 cm

重量

145 kg (without sensor heads)

电源

100 V ... 230 V, 50/60 Hz
