RSV-150远距离激光测振仪

RSV-150远距离激光测振仪专为傻瓜式监测远距离结构的动力学特性而设计。远距离测量结构、机器零部件和建筑物的振动速度和位移,如今可以快速、轻松实现。其先进的激光多普勒干涉仪技术,避免了接触式传感器的安装工序,为用户节省了大量的宝贵时间,实际上已经用于很多振动测量任务。

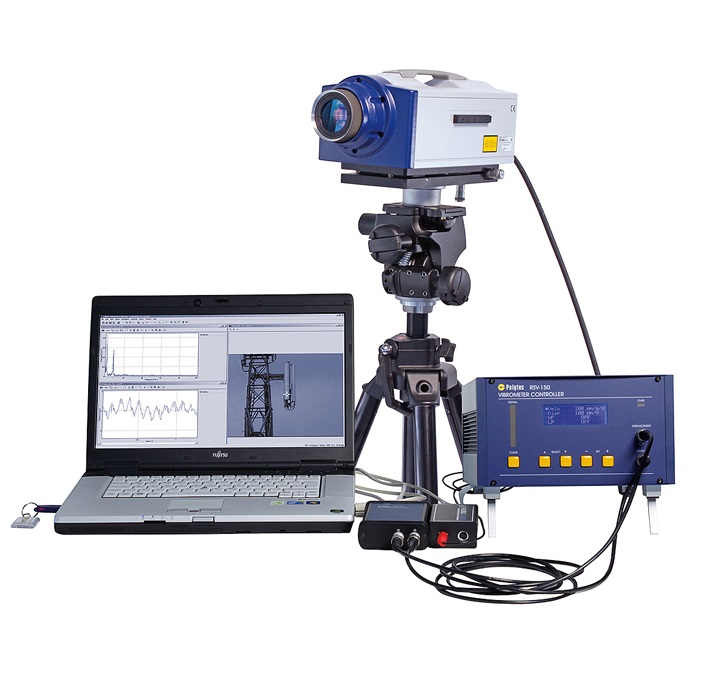

远距离激光测振仪RSV-150,为用户提供完整的振动分析解决方案:在高精度光学干涉仪上配备长焦镜头,内嵌视频摄像头,并附加在中短距离精确定位的绿色指示激光。摄像机可显示任何距离下测量点的位置。交付时,与RSV-150一并配送的还有带三向齿轮粗调和用于精确对准目标的微调结构的刚性三脚架。控制器将传感器振动速度和位移量转换为电压输出信号。RSV-150输出结果采用通用格式,可导入至任何数据采集系统和数据记录器。

远程激光测振仪RSV-150,专为超远距离振动速度和位移测试,RSV-E-150-M控制器扩大了其应用领域。

新控制器的最大速度达24m/s,但是其动态范围和光学灵敏度要高得多。其带宽亦扩展至2MHz。(标准的B型控制器的带宽为25kHz)

主要应用有超声无损检测,如轨道或泄漏检测;还如要求高速度和高加速度的落振试验和爆炸冲击试验。



产品特点:

  测量距离大于300米(与被测面的反射特性和振幅有关)-适用于危险区域,如易爆、高压等危险区域的振动测试

  µm级分辨率 -检测极小的位移量

  真正的0Hz能力-土木工程的低频响应和位移测试

  25kHz的大带宽 –可用于状态检测,如变速箱

  激光安全等级2级 – 操作安全,没有涉及法规限制

  内嵌摄像机 - 全部可视化控制、易于定位

  安装简单快速、傻瓜式操作 – 无需布点和连线等繁琐工作

  几乎可测量任何表面 – 无需清洁被测表面,如矿井环境

  不受测量点温度影响 – 可远程测量如熔炉、管道等炽热表面



典型应用:

桥梁/建筑等土木工程

风力发电,变压器

船舶

电视塔

核电



总体规格

激光

双2级激光光源

瞄准系统

内置有同轴摄像头,激光手动聚焦;

三角架带调节光束方向云台

微调适配器(±1°倾斜,±1.5°平移),重复性约 5 mm@ 100m

工作温度

+5 °C … +40 °C (41 °F … 104 °F)

重量

Approx. 30 kg (包括储物箱,不包括三脚架)

RSV-I-150
  光学头

短距镜头

长距镜头

光学性能

手动聚焦
  最小距离 1 m
  最大距离4 m

手动聚焦
  最小距离 5 m,
  最大距离>300 m

空间分辨率

激光光斑 135 µm @ 1 m,
  景深 9 mm @ 1 m

激光光斑 7.5 mm @ 100 m,
  景深 28.7 m @ 100 m

激光

指示激光:波长532 nm(绿色),有效输出功率<1 mW

测量激光:波长1550 nm(不可见),输出功率10 mW  2级

信号电平

LED光柱指示;指示返回信号强度

摄像头

PAL制式 彩色CCD, 765 x 582 pixels

尺寸 L x W x H

402 mm x 165 mm x 145 mm 包含镜头

工作温度

+5 °C … +40 °C (41 °F … 104 °F)

重量

~8 kg (9.8 kg 包含微调适配器)

防护等级

IP63 (dust and spray protection)

控制箱

RSV-E-150-B

RSV-E-150-M

速度输出

8 个数字式速度解码档位

8 个数字式速度解码档位

0.4mm / s / V-100mm / s / V,
  满量程(峰值)1m / s;
  输出电压 ±10 V,
  BNC接口

12.25 mm / s / V - 2450 mm / s / V,
  满量程(峰值)24.5米/秒;
  输出电压 ±10 V,
  BNC接口

位移输出

16 个数字式位移解码档位
  1μm/ V - 100 mm / V,
  满量程(峰峰值)2 m,
  输出电压 ±10 V,
  BNC接口

16 个数字式位移解码档位
  0.1225μm/ V - 12.25 mm / V,
  满量程(峰峰值)245 mm,
  输出电压 ±10 V,
  BNC接口

分辨率 3

速度:<0.5μm/ s /√Hz
  位移0.3 nm

速度: < 5 µm/s/√Hz
  位移 0.38 nm

带宽

0 Hz … 25 kHz

0 Hz … 2,000 kHz

高通滤波

100 Hz, 10 Hz

100 Hz, 10 Hz

低通滤波

1 kHz, 5 kHz

1 kHz, 10 kHz, 100 kHz

RSV-E-150 控制器总体规格

视频输出

CVBS 信号, 1 V p-p/75 Ω, BNC, PAL 制式

直流电压输出

12V DC 可选监视器

设置

LCD显示,通过USB进行软件远程控制(提供控制应用面板)

信号电平

LED条指示器和RSSI电压输出(BNC)

尺寸 L x W x H

235 mm x 320 mm x 150 mm (1/2 19“, 42   HP/3 U)

工作温度

+5 °C … +40 °C (41 °F … 104 °F)

重量

6 kg

电源

AC适配器:100 VAC ... 240 VAC±10%,50 / 60Hz
  直流电压连接:12 VDC ... 24 VDC±10%

输入功率

Max. 75 W, max. 60 W for DC power   supply

防护等级

IP20

PC接口

USB 1.1, system remote control

遵守标准

Laser safety

IEC/EN 60825-1 (CFR 1040.10, CFR   1040.11)

Electrical safety

IEC/EN 61010-1

EMC

IEC/EN 61326-1




※更多产品信息,请与我们联系
